塞棒執行機構是中間包塞棒自動控制系統中的重要部件，數控電動缸對塞棒的控制要通過執行機構來實現，整個控制系統的精度會受到執行機構的影響。執行機構的性能對控制系統的影響是多方面的：包括間隙、磨損、對中度、固定方式、高溫、鋼水沖擊等。

   為此鐳目在2000年成功推出嵌入式塞棒執行機構解決了以上的問題，產品一經推出就席卷整個行業，塞棒也瞬間成為鐳目的明星產品。

   創新，是鐳目的特色，我們沒有停止前進的腳步，通過近三十年現場經驗和實踐的積累，特別是鋼廠對液位控制精度要求不斷提高。鐳目研發團隊經過不斷探索和無數次的實驗，研發出第四代分體式塞棒機構。第四代分體式塞棒機構解決了舊版機構長期困擾的機構空行程問題。相比舊版，第四代塞棒機構液位控制精度更高、操作更省力。

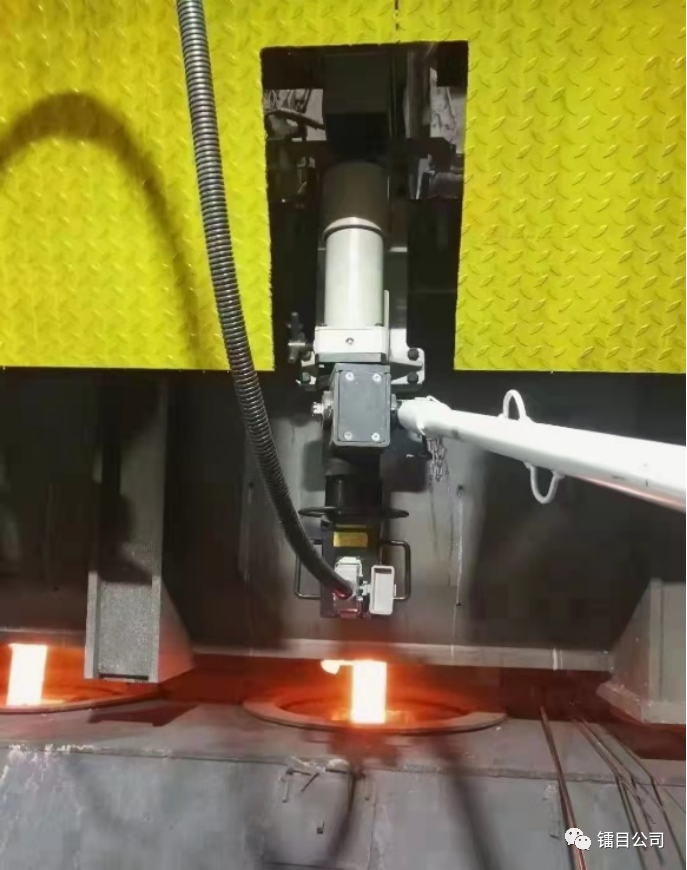

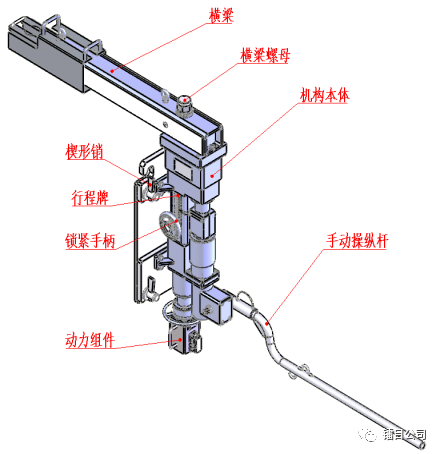

機構使用外觀圖                      機構設計外觀圖

■第四代分體式塞棒機構 技術指標

①空行程  ＜1mm，

②偏擺x軸 ＜0.15mm；

③偏擺y軸 ＜0.3mm，

④導向精度 高

■第四代分體式塞棒機構 優勢亮點

①定位精度高：± 0.1 mm

②導向裝置與絲桿組件作為一體，上下導向，結構簡單。

③無需調整機構間隙，維護簡單。

④手動操作手柄能水平回轉角：180°

⑤手動操作桿操作力：<15kg

⑥橫梁垂直行程：135mm（向上80mm,向下55mm）

⑦橫梁水平最大調整轉角：±40°

⑧塞棒聯接螺桿安裝位置調整量：<±110mm

⑨機構總重量：350kg~450kg

⑩橫梁組件采用了焊接橫梁，比原來的橫梁剛性高。

■典型案例——華菱集團湘鋼

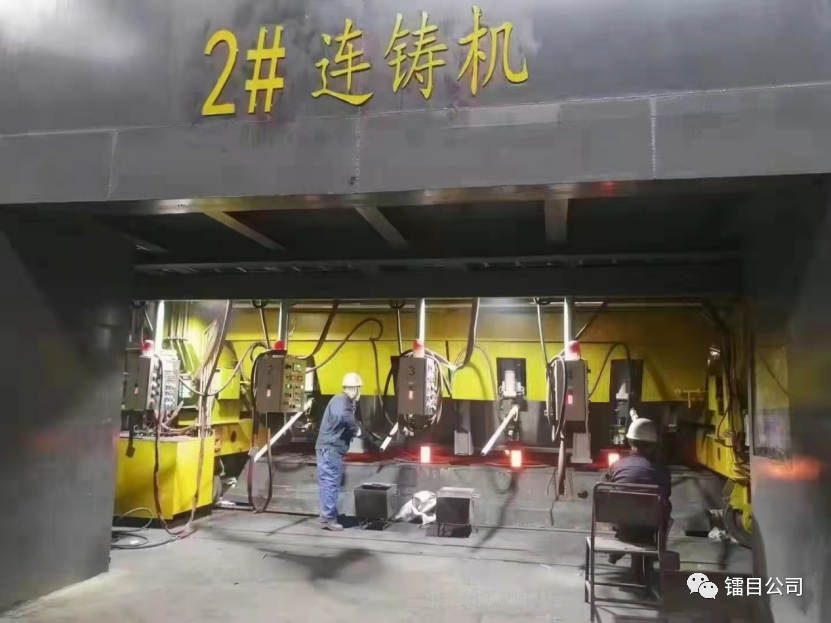

華菱集團湘鋼

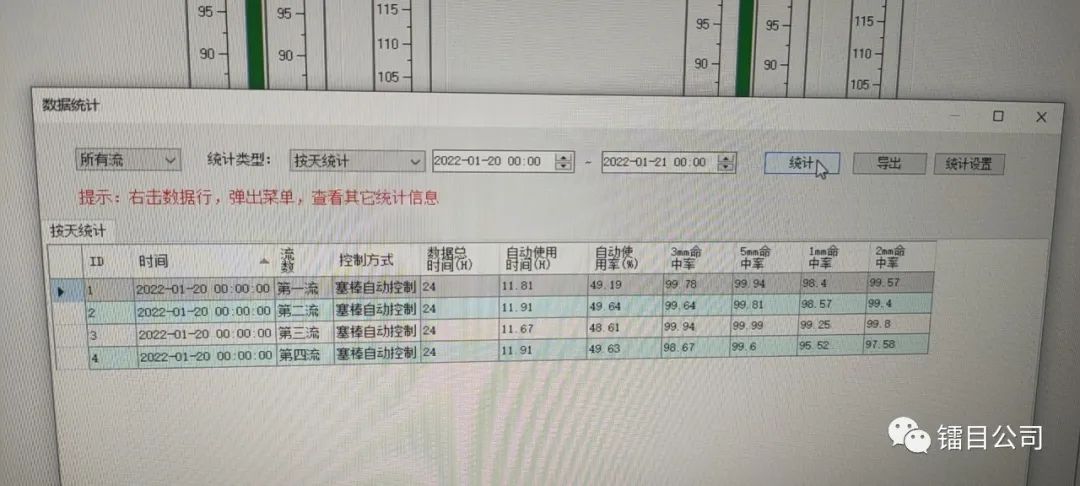

   2022年1月19日，鐳目第四代分體式塞棒機構在湘鋼2號機熱試成功。使用后，湘鋼塞棒控制精度由改造前±2mm命中率60%~80%，提升到±2mm命中率98%。

■典型案例——華菱集團衡鋼

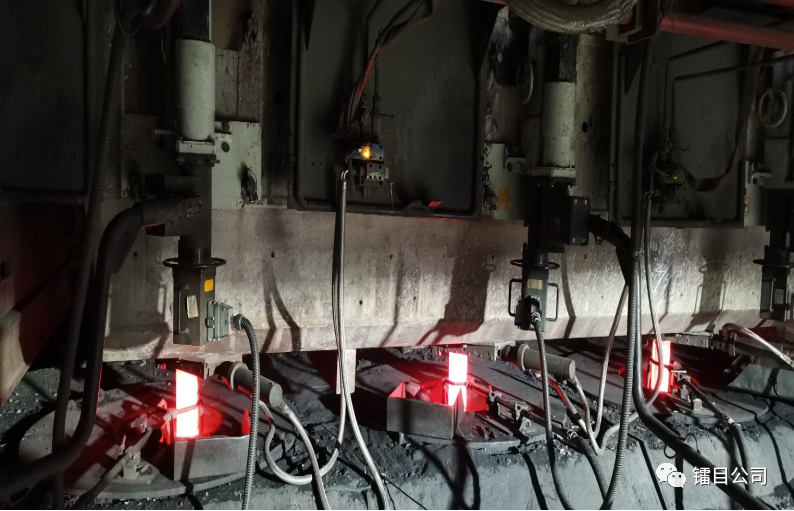

華菱集團衡鋼

   鐳目第四代分體式塞棒機構于2020年8月28日首次成功應用在衡陽鋼管廠升級改造的大管坯四流圓坯連鑄機上，改造后的液面控制精度由原來±2mm命中率90%，提升到±2mm命中率99%。

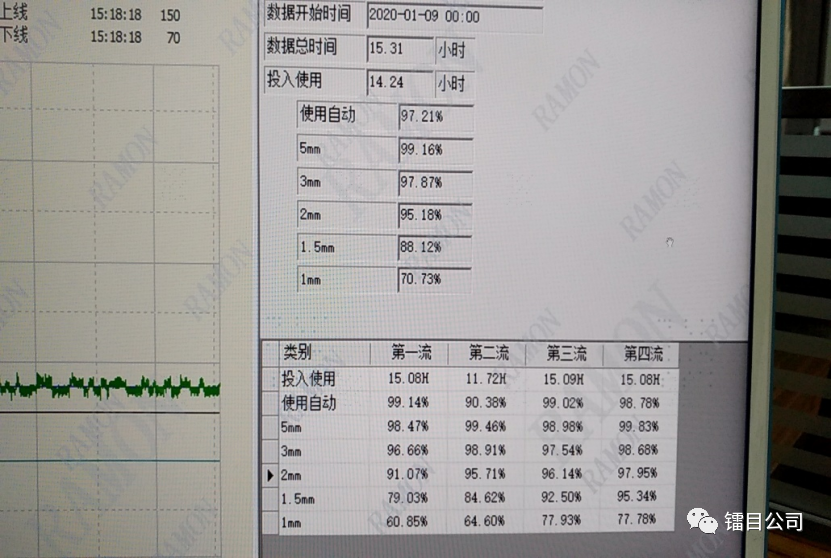

改造前液位波動統計數據

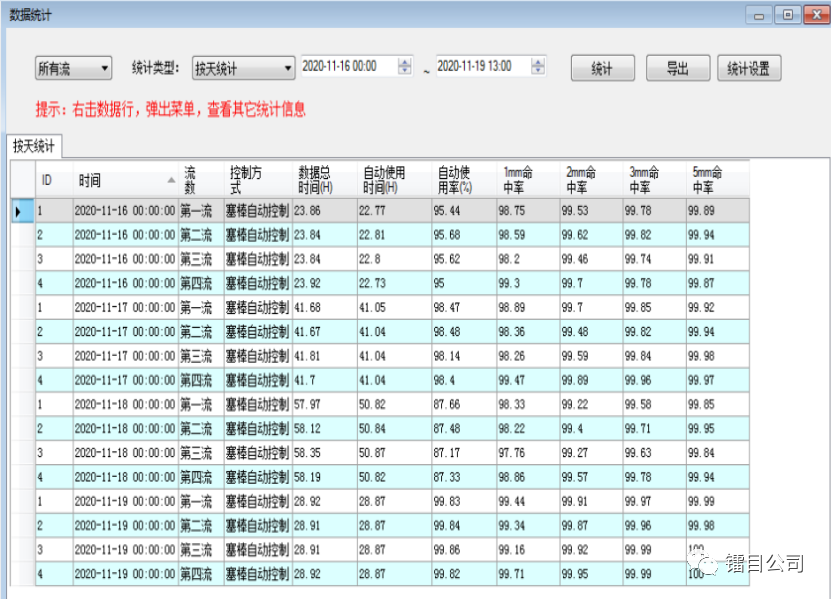

改造后液位波動統計數據

   鐳目第四代分體式塞棒機構，可大大提高塞棒控制精度、自動開澆成功率，滿足恒拉速、恒液面的澆鑄要求，為高品質鋼生產提供硬件保證。是穩定操作、避免漏鋼/溢鋼異常事故，和改善鑄坯質量的必備系統！
   未來，鐳目公司將憑借雄厚的技術實力和強大的研發隊伍帶來更多重磅研究成果。公司將以“數字化技術+數字化平臺”為抓手，攻克關鍵技術，為鋼鐵行業提供一鍵式、全流程的智慧制造解決方案，助力鋼鐵行業實現全面智慧化！
   敬請期待...
